LYS-riggens vantspänning
Den i norden mycket populära fraktionsriggen har starkt svepta
spridare (18° - 25°). Detta gör att man är befriad från barduner
(backstag), men om man tävlar på allvar måste man betala priset
i form av arbetsam skruvning av vantskruvarna från lättvind till
hårdvind.
I hårdare vind saggar förstaget oberoende om båten har barduner
eller inte. Segelmakaren kompenserar för detta sagg genom att
skära genuans förlik "negativt", förliket beskriver en båge akterut.
En typisk skärning är 0,5 - 1% av förlikslängden, för ett 10 meters
förstag 5-10 cm skärning. Om båten har barduner skär man klart
mindre negativt för sagget kan justeras med hjälp av bardunerna.
|

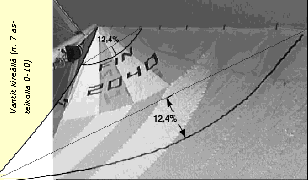

Vanterna spända (~7 på skalan 0-10)
|
|

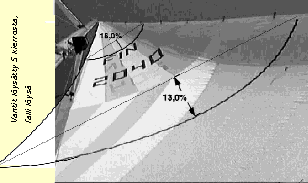

Vanterna släppta 5 varv, fallet löst
|
|

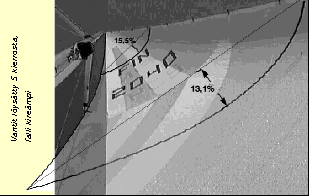

Vanterna släppta 5 varv, fallet spändare
|
|
I LYS-riggen bestäms förstagets sagg av toppvanternas spänning,
storskotet samt häckstaget. I lättvind är förstaget spikrakt, om
vantstagen är i normal (hårdvinds-) spänning. När seglets förlik är
skuret kraftigt negativt gör saknaden av sagg att genuan är för platt
i toppen i lättvind - precis när man behöver all tillgänglig kraft.
Bilderna bredvid talar sitt tydliga språk om hur stor inverkan
toppvanternas spänning har i en sådan här rigg: i toppbilden
är vantstagen ganska spända och genuans djup är bara 12%, djupet
är i mitten och framkanten är för platt. Förstagets sagg, eller
saknaden av sagg inverkar mest i toppen av seglet där seglet är
smalare. I de två nedre bilderna har man släppt på spänningen
av toppvanterna. Effekten kan ännu förstärkas genom att släppa
på förseglets fall så mycket att förliket blir ordentligt rynkigt.
Bruce Farrs nya IMS-racers har kolfibermast, svepta spridare och
inga barduner (backstag). Inte för att denna rigg skulle vara bättre
utan för att IMS-regeln tvingar en. I dessa båtar justeras förstagets
spänning med hjälp av en hydraulisk pump under mastfoten, eller rakt
från förstaget. I gemene mans båt måste man skruva på vantskruvarna -
justerområdet är lätt 10 varv från lättvinds- till hårdvindstrim,
som t.ex. H-båtsseglarna kan intyga. Utan att justera vanternas
spänning har man inga chanser att klara sig i en entypsklass.
Hur många ägare av en större båt besvärar sig med att justera
vantstagen efter vindstyrka - jag har inte träffat en enda.
|
