Avotilan luukkujen vedenpoisto v 1.0

[olpalon]

Tässä yksi toteutus avotilan luukkujen vedenpoistosta mallia Quick And Dirty.

Tarpeellisuus konkretisoitui pari kevättä sitten kun pilssi oli täynnä luukkujen kautta vuotanutta vettä.

Suorasta ja kulmamallin 12 mm jatkoliittimistä katkotaan sopivat letkukarat.

https://www.motonet.fi/fi/tuote/450332/ ... ulle-o12mm
https://www.motonet.fi/fi/tuote/450422/ ... ulle-o12mm

Karat kiinnitetään epoksilla avotilan takaseinään riittävän alas ja luukku-uran kulmaan. (pitää varmaan lätkiä vähän lisää epoksia jossain vaiheessa ) Väliin 12 mm letkua.










V 2.0 on myös jo mielessä koska nuo letkut ovat vähän tiellä kun siellä luukussa operoi. Kupari- tai muoviputken laminointi tuon nykyisen uran alle lokeron sisäpuolelle ja takaseinään. Reijät samoihin paikkoihin kuin tuossa letkuviritelmässä.

[harald]

Nuo 12 mm putket ei oikein riitä. Charlottassa on aika identtinen ratkaisu irtoavine liittimineen. Ne tulvivat herkästi ja ovat jatkuvasti tukossa pienestäkin roskasta. Ajattelin laminoida tuumaista putkea molempiin nurkkiin.

Parempi olisi tehdä niistä urista syvempiä, mutta se on aikamoinen projekti ja ne tulvivat joka tapauksessa kun vene on kallellaan.

[olpalon]

Meillä on 12 mm riittänyt, joten muissa muuttujissa on varmaankin eroja.

Joku tuollainen sopivasti halkaistuna ja leivottuna nykyisen kourun alle?

https://www.exelwebstore.fi/universaltm ... -1096.html

[harald]

Ehkä helpoin joo tehdä uudet urat kokonaan, ja sitten laminoida paikalleen. Tai sitten leikkaa vanhat pois ja laminoi ne uudestaan alempana. Melkoinen projekti.

[jil83]

Jonkinlainen sadevesiviemäröinti pitäisi minunkin rakentaa luukku-uriin. Poistoletkut voisi varmaan vetää myös suoraan perälaudasta läpi, jolloin olisivat vähemmän tiellä?

[Nimapalo]

Vastaava projekti olisi itselläkin edessä. Jos Pikky Myyssä sait projektin valmiiksi niin saako tulla vakoilemaan naapurilaiturista?

[jil83]

Vastaava projekti olisi itselläkin edessä. Jos Pikky Myyssä sait projektin valmiiksi niin saako tulla vakoilemaan naapurilaiturista?

Tervetuloa vaan. En ole täysin tyytyväinen omaan versioonikaan eli kannattaa tulla katsomaan niin ei tee samoja virheitä

[harald]

Onko nuo liittimet pysyneet epoksissa kiinni? Vai pitäisikö kiinnitykset tehdä lasikuituputkesta? Etra / Exel-valikoimasta löytyy 15 mm putkea.

[harald]

Kokeillaan nyt sitten, vaikka epoksin kovettumisen kannalta ei ihan optimikeli olekaan. Kai se sitten joskus kovettuu?

Tänään suoritin hiukan 'Oh Glorius drilling', 'some of this West 460' ja 'a dab of thickened epoxy'.









On tuo aika paljon paksumpi kuin vanha. Ja nyt saan paaran ulkonurkkaan tyhjennyksen myös. Ulkonurkka on tärkeä sillä siitä se tulvii kun vene on kallellaan. Nyt tulee neljä reikää, ja koitan laittaa sisempien reikien alasvedot niin pitkiksi että ulkonurkasta tuleva letkussa on vähintään 20° kaatoa. Yleensä ne aallot tulee sitloodaan juuri kovemmilla kallistuksilla. Paaran puolella kun meidän vanha ainoa tyhjennys on ollut sisäreunassa on se tarkoittanut sitä että vedellä ei vain ole ollut muuta poistumisreittiä kuin pilssiin.


Osakasa on 19 mm putkilla, joista Y-kappale on puuliosta kuten myös letku. 2 * jatkopala, 2 * T-pala ja 2 * L-pätkä on motonetistä. Sahasin kättelyssä jatkopalat keskeltä kahtia, niin niistä saa nipat. Yksi ylimääräinen löytyy nyt jos jollain on tarvetta.

Katsotaan montako päivää saa odotella että epoksi kovettuu että uskaltaa laittaa letkut kiinni. Huomenaamuksi sadetta luvattu, se menee sitten pilssiin neljästä reiästä.

Aika paljon isommat nämä on vanhoihin verrattuna;

[harald]

Oli se epoksi kovettunut vaikka onkin ollut vain 10°C.

Tästä näkee millaisen kaadon sain aikaiseksi. Käsivaralla kolmiolla katsottuna noin 25°, joka vastaa vähän liikaa kallistusta kryssillä. Pahoittelen vastavaloa.


Otin aalto-simulaattorin ja testasin miten tuo toimii. 10 litraa vettä ämpäristä ei vielä tulvi reunojen yli, ja aika kiva korina käy letkuissa.


Tuossa sisäkuva mihin Y-kappale tuli, tuosta näkee kaummisesta kulmasta katsottuna vähän kaadon määrä. Kaikki on tehty vanhoihin reikiin. Jos tekisin nyt laittaisin alimman reiän vielä alemmas niin että kaummaisista nurkista saa kaatoa reippaasti.


Aika vähän jäi 2,5 metrin letkusta ylimäääräistä. Hyvä niin. Tuosta pätkästä voi tarvittaessa tehdä vähän pidemmät pystyletkut jos pitää saada hiukan lisää kaatoa.

[harald]

Taas oli takapilssi täynnä.

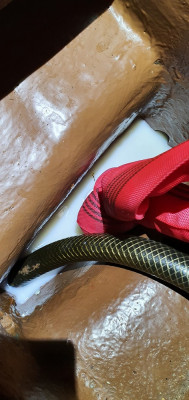

Varsinaisessa pilssissä maitoa. Todennäköisesti kontaktiliimaa, mutta missään en nähnyt mistä olisi päässyt vuotamaan.

Huoh.

[harald]

Kuva unohtui. Todella mystistä.

[olpalon]

Oli se epoksi kovettunut vaikka onkin ollut vain 10°C.

Tästä näkee millaisen kaadon sain aikaiseksi. Käsivaralla kolmiolla katsottuna noin 25°, joka vastaa vähän liikaa kallistusta kryssillä. Pahoittelen vastavaloa.


Tuossa sisäkuva mihin Y-kappale tuli, tuosta näkee kaummisesta kulmasta katsottuna vähän kaadon määrä. Kaikki on tehty vanhoihin reikiin. Jos tekisin nyt laittaisin alimman reiän vielä alemmas niin että kaummaisista nurkista saa kaatoa reippaasti.

Haistan palaneen muoviletkun käryä tai sitten lämppärin pakoputken näköinen putki on joku aivan muu.

[harald]

Kyllä tuossa on joku 10 cm välissä, mutta pitää tarkistaa tuo ettei letkussa ole reikä.

[harald]

Mun jatkuva vuoto näyttää johtuvan ainakin osittain styyrpuurin puoleisen takapulpitin jalan kohdalla olevasta kannen halkeamasta. Eräs FEne ajoi tämän pulpitin mutkalle joskus, enkä huomannut korjata tai korjauttaa tätä silloin. Pitää irrottaa pulpit ja korjata tuo. Ehkä asentaa samalla ne A-muotoiset tolpat mitä on tullut heräteostoksena hankittua.
